一、产品介绍
燃气PE管道定位仪英文名称：Gas PE Pipe Location Instrument (GPPL)是用于精确定位燃气PE管道位置及走向的专业型探测设备。该设备采用高灵敏传感器及专业的信号分析软件，基于特定声波信号在燃气PE管道内沿着介质（天然气）传播，一部分声波信号会穿透土壤及回填物到达地面，通过接收机接收仪器信号源发出的特定声波信号，对比其信号大小，从而精确定位管道的位置及走向。

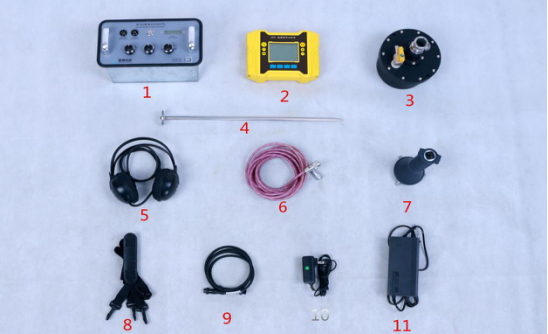

二、设备组成
发射装置：
1信号发射机
2音频驱动器
3信号输出线
接收装置：
1地面信号接收分析仪
2拾音器
3音频线
4航空耳机
5地钎
6背带
三、探测方式
设备内置3种探测模式：变频、恒频、脉冲三种模式，6种频率选择，4种功率选择，可在不同条件下准确定位出被测管线的位置、走向，不与磁场及其他声波信号形成干扰。

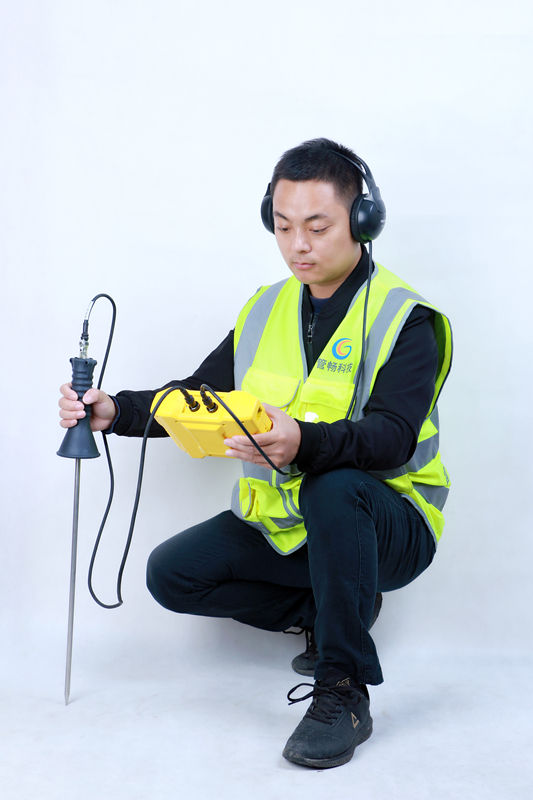

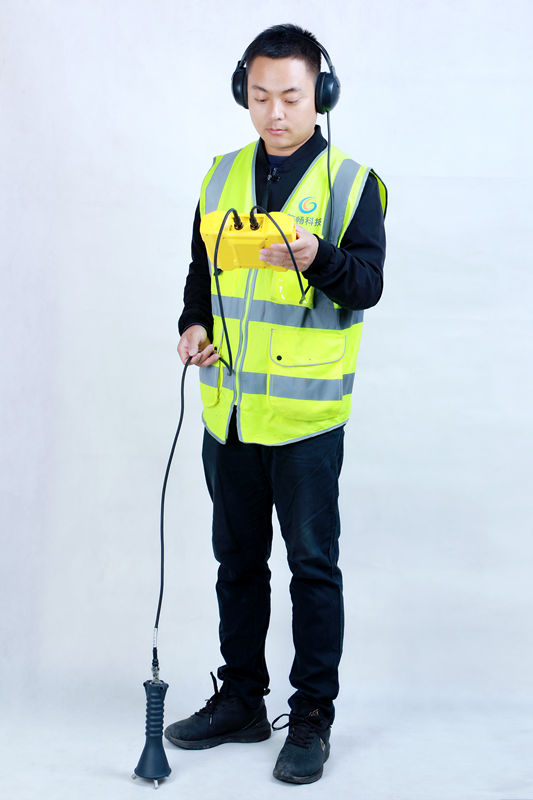

该设备可以连接在任何一个便携的连接点，如放散阀门、调压箱、调压柜、登高立管上，然后采用军品级高灵敏度微振动传感器在地面上接收管道内气体粒子的振动信号并转换为电信号，经电子信号放大、数字滤波等专业技术处理，以信号强度峰值图形显示、信号强度数字显示（0-99）在液晶显示屏上，同时在耳机里还原成管道内真实的声音。
四、应用范围：
可应用于DN25~DN400内多种管径、适用于PE管道、金属管道等多种材质的燃气管道，设备承压1.5Mpa。
定位精度：
探测距离：单向可定位市政中压300~2000M，双向探测1.5Km左右。
单向可探测市政低压100~600米，双向探测600M左右。
探测深度：3M左右
注：探测距离及深度随探测环境改变而改变
设备特点：
声波定位压力管道是一项技术。
独有的NBF定位技术
使用专用CPU的声波燃气PE管道定位仪
匠心研制的AGC自动增益控制算法
避免工程事故
快速找到埋地燃气PE管道
避免误开挖、不必要开挖
校准燃气桩燃气地面标识牌位置

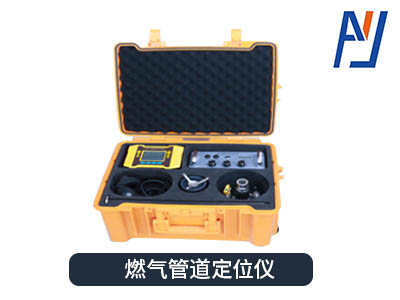

高度集成于一个工程箱内，方便携带

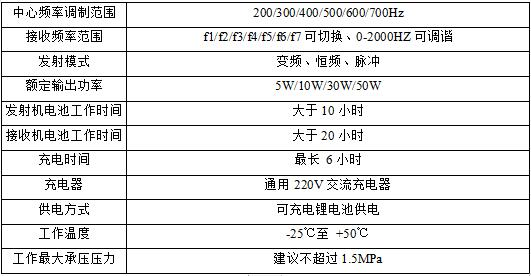

五、技术参数
