新款无线三维折叠探地雷达

新款TD9800雷达彩页（已压缩）.pdf

备注说明：全新雷达升级后，天线可选单频200Mhz、400Mhz、600Mhz、900Mhz、1GMhz以及多频200Mhz+400Mhz、200Mhz+600Mhz、200Mhz+900Mhz。频率越大，天线体积越大，同理，频率越小，天线体积越大，测深越深，根据不同的使用场景，请配备不同的天线频率。本公司雷达天线从50Mhz~2GMhz的雷达天线全部都有，可根据需求随心定制与搭配。

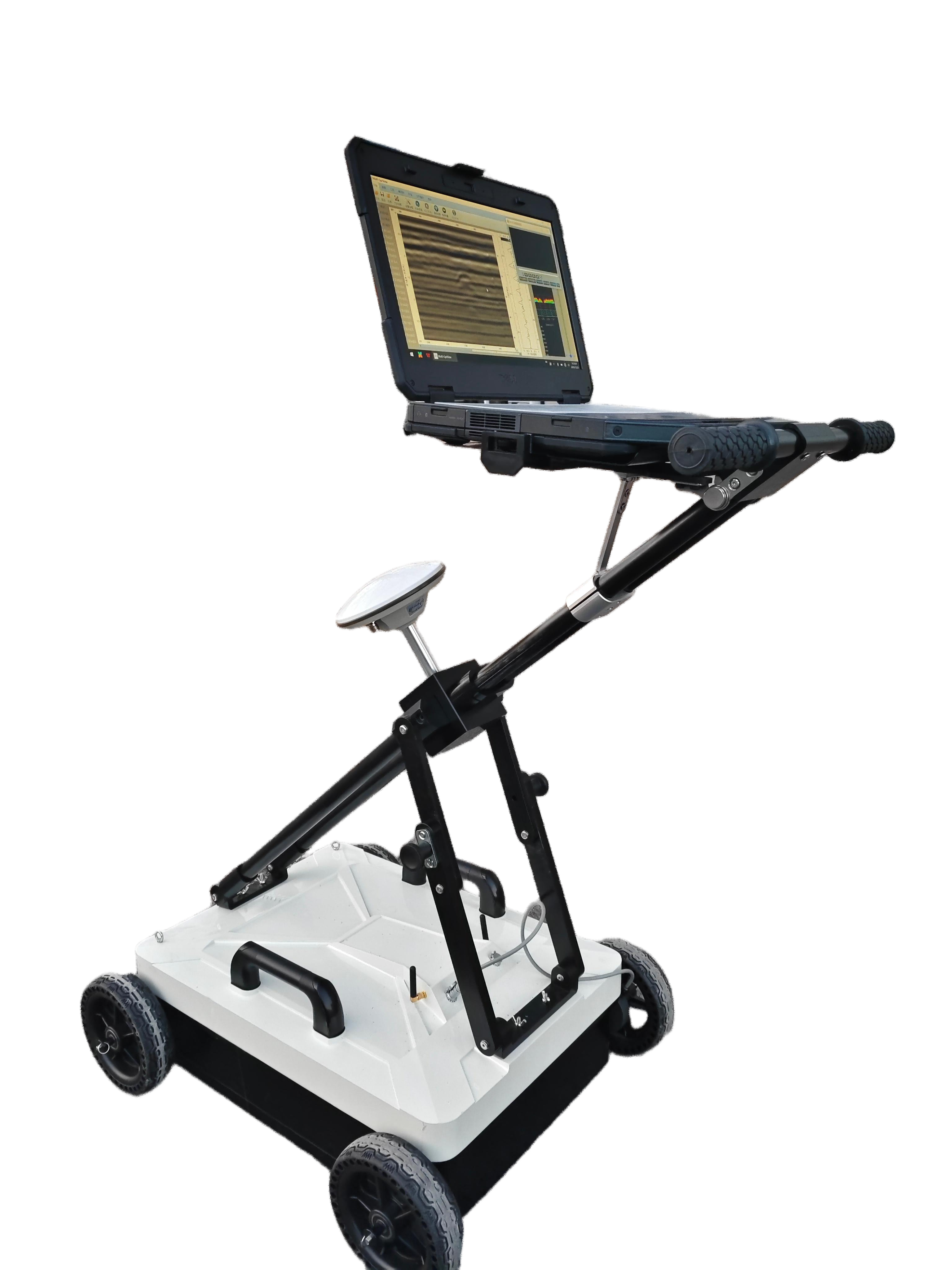

                                TD9800无线三维探地雷达

探地雷达（Ground-Penetrating Radar，GPR）的核心是高频电磁脉冲反射技术，配合多种信号处理算法和数据解释方法，实现对地下介质的无损探测。

     TD9800是一款中频无线探地雷达 ，采用200MHz中心频率天线 ，专为高精度探测设计。该设备在分辨率与探测深度之间取得*平衡 ，适用于市政工程、道路空洞检测、管线探测（金属和非金属都能测）、考古勘探及混凝土结构检测等领域，提供高精度、高效率 的地下目标探测方案。

 技术优势：

1、*的探测深度与探测分辨率的平衡

  本雷达运用高频电磁脉冲发射技术通过发射天线向地下发射纳秒级（ns）宽频带高频电磁脉冲（频率范围通常为 10 MHz ~ 3 GHz），运用雪崩晶体管、射频振荡器发射技术保证脉冲的稳定性、带宽和功率，使其探测深度与分辨率达到*平衡；

2、阵列天线 超宽带信号接收

本高端探地雷达采用多通道阵列天线技术，提升数据采集效率和空间分辨率。完美解决超宽带信号接收与采样技术地下介质界面反射的微弱电磁信号放大、噪声抑制的行业难题。

3、独特滤波技术 超强抗干扰

采用均值滤波、中值滤波抑制随机噪声；采用小波去噪分离有效信号与噪声（基于小波变换的多尺度分解特性）。 ◦ 工频干扰抑制：通过陷波滤波滤除 50/60 Hz 电网干扰，或用自适应滤波追踪并消除时变干扰；

4、多目标探测处理  超强即视感

虚假信号抗干扰处理：用反褶积算法（如最小熵反褶积、预测反褶积）压缩反射脉冲宽度，削弱多次波的影响；对于天线自身的直达波干扰，采用时域门限滤波或偏移叠加的方式消除。

5、增益补偿算法 浅层深层目标体一览尽视

电磁信号在地下传播时会随深度指数衰减，本雷达运用时变增益（TVG） 或自动增益控制（AGC） 算法，对深层弱信号进行补偿放大，保证不同深度信号的可视性。

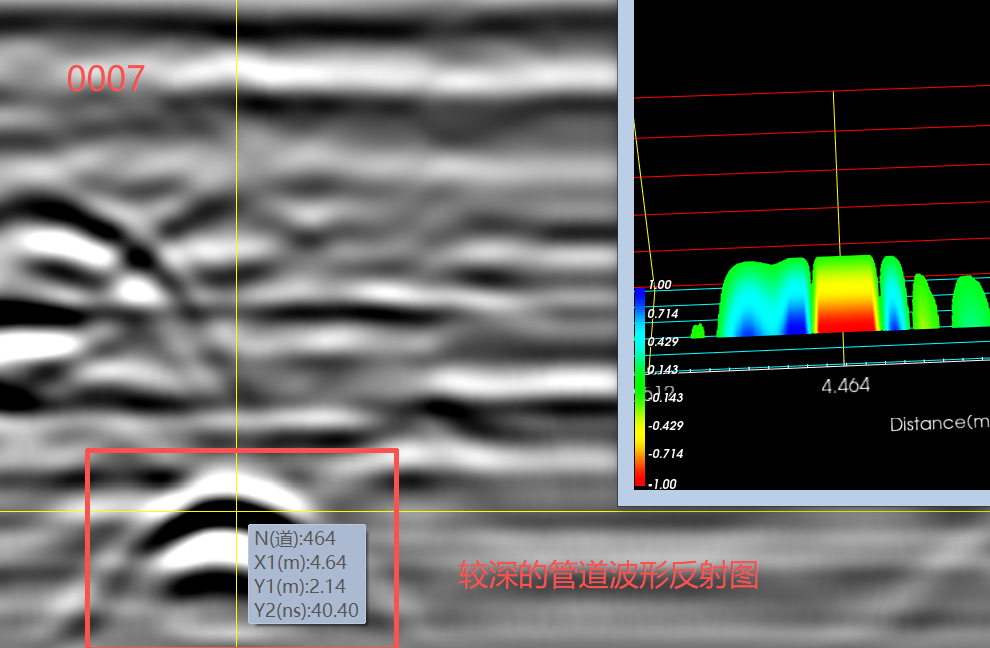

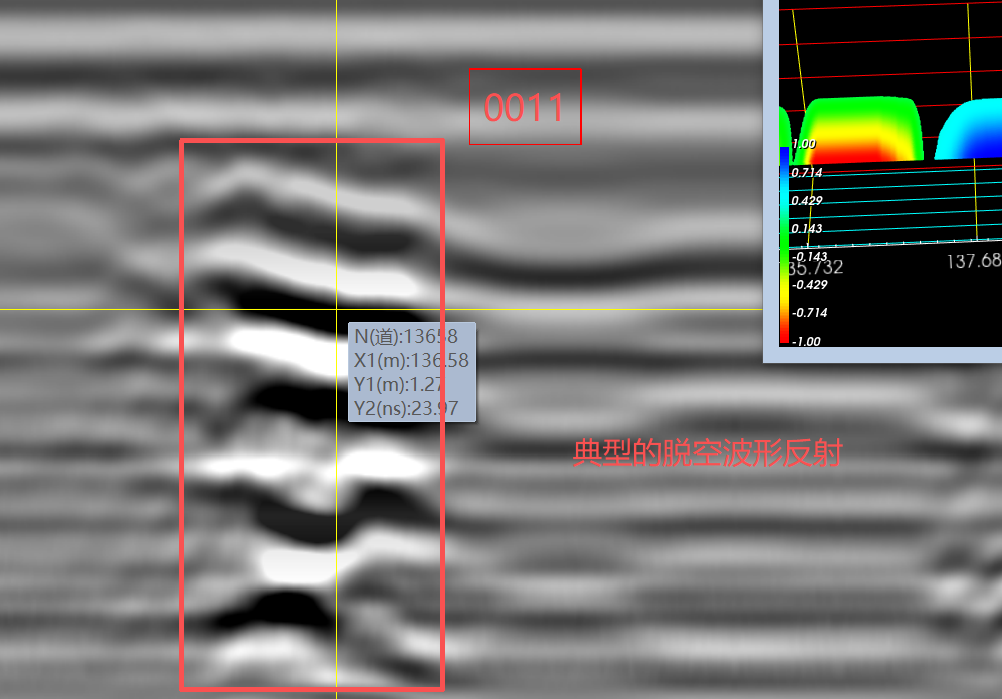

6、二维、三维图像同屏共享

二维 / 三维成像算法 ：运用克希霍夫偏移算法，通过对反射信号的时距曲线进行校正，还原地下界面的真实形态，提升断层、空洞等目标的定位精度。本雷达是目前*拥有二位/三维同屏探测的雷达。

7、轻巧折叠，十秒拆卸

   新款雷达采用全新设计的折叠方案，拆卸轻巧，使用方便，对多个探测现场，免除拆卸装车之苦。

主要技术参数

***四通道采集系统，最多可4台雷达同时采集数据，同时方便后续的系统拓展。

2.中心频率:200Mhz，可根据实际需要定制相应频率的雷达天线；

3.时窗范围:0-1000ns；

4.扫描速度*:450扫/秒(采样点为512点时)，推荐使用1024点；

***5.可根据实际手动调节扫描速度，范围为1~400扫/秒区间的任意值。

***5.触发模式:点测、距离测量、时间连续、GPS，连续模式具有1次/秒自动采集监测功能。

6.显示方式:色系图、willger图；

7.工作温度:-10℃--+50℃；

8.内置供电电池，电池连续工作可以达10小时；

***9.结构：一体屏蔽结构。

***10.主机和天线采用无线控制通讯，无须外接通讯电缆。

 ***11.管线空洞自动识别系统PARDS:可自动识别管线的深度、位置和材质并以列表和图表的形式和用户进行交互，可提供相应的知识产权证书；

***12、可将探地雷达与管道机器人同步使用，雷达采集数据与管道机器人数据同步显示。

***13.三种信号增益方式：随机，线性，指数。

***14.同步采集视频信号和雷达信号，可同步查看或回放现场采集环境与雷达采集数据，视频数据和雷达数据一体

***15.可挂接GPS，GPS数据与探地雷达数据帧对帧同步，两都数据为一体式，在探地雷达采集软件中可直接显示，保存，读取GPS数据，无需人工单独对gps数据进行校准。

***16．探地雷达分析软件（可提供相应的软件著作权证书），可根据实际要求，增加相应的功能(定制)。

产品配置表
